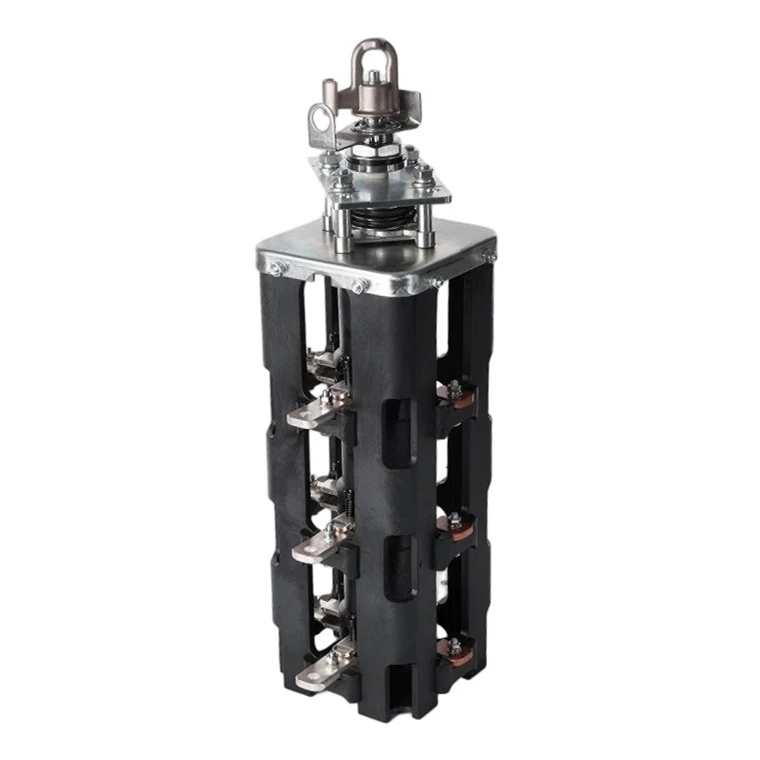

Interruttore sezionatore di carico olio a 4 posizioni 630A 35kV
ILInterruttore sezionatore di carico olio a 4 posizioni 630A 35kVè un dispositivo di commutazione a media-tensione ad alte-prestazioni progettato per applicazioni di trasformatori-riempiti in olio e sistemi di distribuzione elettrica compatti. Caratterizzato da una struttura operativa a quattro-posizioni, lo switch consente una gestione flessibile dei circuiti e un controllo operativo avanzato del trasformatore in ambienti industriali e di pubblica utilità.
Caratteristiche
Funzione operativa a quattro- posizioni
L'interruttore supporta più posizioni operative per una migliore flessibilità del circuito e comodità di manutenzione del trasformatore. Le posizioni tipiche possono includere: ON; SPENTO; TERRA; PROVA/ISOLAMENTO.
Affidabile sistema di isolamento da 35 kV
• Progettato per la distribuzione dell'energia a media-tensione
• Prestazioni dielettriche stabili in ambienti petroliferi
• Adatto per applicazioni di servizi pubblici esigenti
Corrente nominale continua 630 A
• Supporta reti elettriche-a carico elevato
• Eccellente capacità di trasferimento di corrente
• Prestazioni termiche stabili durante il funzionamento
Tecnologia di commutazione a bagno d'olio
• Efficace soppressione dell'arco durante la commutazione
• Migliore protezione dai contatti
• Maggiore resistenza elettrica
Design meccanico-per impieghi gravosi
• Robusto meccanismo operativo
• Movimento di commutazione fluido
• Lunga durata meccanica
Parametri tecnici
|
Articolo |
Valore |
|
Tensione nominale |
38kV |
|
Corrente nominale |
630A |
|
Frequenza di potenza |
60Hz |
|
Corrente termostabile nominale |
25kA/4 secondi |
|
Corrente dinamica nominale |
63kA |
|
Tensione di tenuta ad impulso |
|
|
Terra tra le fasi attraverso i contatti aperti |
200kV 215kV |
|
Tenuta alla frequenza di rete (1 min) |
|
|
Terra tra le fasi attraverso i contatti aperti |
95kV 110kV |
|
Vita meccanica del contatto |
Maggiore o uguale a 2000 volte |
Applicazione
L'interruttore di interruzione del carico dell'olio a 4 posizioni è ampiamente utilizzato in:
- Trasformatori montati su pad-
- Anello principali sistemi di distribuzione
- Sottostazioni compatte
- Stazioni di trasformazione industriali
- Reti di pubblica utilità a media-tensione
- Progetti di distribuzione di energia rinnovabile
Vantaggi
Gestione flessibile dei circuiti
La struttura a quattro-posizioni consente una maggiore flessibilità operativa per le procedure di isolamento, messa a terra e manutenzione.
01
Maggiore sicurezza nella distribuzione
Progettato per migliorare la sicurezza operativa del trasformatore e ridurre i rischi di commutazione nei sistemi di media-tensione.
02
Integrazione compatta delle apparecchiature
Adatto per i produttori di trasformatori che richiedono layout interni ottimizzati e un uso efficiente dello spazio nell'armadio.
03
Operazione durevole a lungo termine-
L'isolamento dell'olio e le strutture di contatto rinforzate contribuiscono a prestazioni di commutazione affidabili per periodi di servizio prolungati.
04
Costruito per applicazioni di trasformatori moderni
Il design del prodotto incorpora concetti pratici di ingegneria della media-tensione ispirati alle soluzioni Eaton e alle tecnologie dei sistemi di trasformazione correlate a Chardon Transformers e Maddox Transformer.
Le principali priorità di progettazione includono:
Affidabilità di commutazione stabile
Maggiore sicurezza dell'operatore
Integrazione efficiente del trasformatore
Coordinamento affidabile dell'isolamento
Requisiti di manutenzione ridotti
Supporto alla produzione OEM
Forniamo servizi di produzione OEM flessibili e basati su progetti-, tra cui:
Dimensioni di installazione personalizzate
Diverse configurazioni di albero e impugnatura
Modifiche alla struttura terminale
Servizi di logo e branding privato
Supporto tecnico per l'integrazione del trasformatore
Raccomandazioni per l'installazione
1
Installa all'interno di serbatoi di trasformatori riempiti di olio-approvati
2
Garantire che la qualità dell'olio isolante soddisfi i requisiti operativi
3
Operare secondo gli standard di sicurezza sulla media-tensione
4
Si consigliano ispezioni di manutenzione ordinaria per i componenti in movimento
